ДЕВ-16-14 ГМ-О — водогрейный котёл, разработанный на базе парового котла ДЕ-16-14 ГМ-О с дополнительными устройствами для подвода и отвода сетевой воды. Предназначен для производства горячей воды с температурой до 150 °С и давлением до 1,3 МПа. Котёл имеет «Д»-образную экранированную топочную камеру и конвективный пучок, расположенный параллельно топочной камере.
Комплектация котла ДЕВ-16-14 ГМ-О
Базовая комплектация
- Блок котла в обшивке и изоляции;
- Горелка ГМ-10;
- Эксплуатационная документация — паспорт, руководство по монтажу и эксплуатации чертежи.
Дополнительная комплектация
- Дымосос ДН-11,2-1500;
- Вентилятор ВДН-9-1500;
- Экономайзер стальной БВЭС-IV-1 или Экономайзер чугунный ЭБ1-330 И(П);
Технические характеристики
| Характеристика | Значение | |
| Номер чертежа | 00.8022.519 | |
| Тип котла | Водогрейный | |
| Вид расчетного топлива | Газ, мазут | |
| Теплопроизводительность, МВт(Гкал/ч) | 11,63 (10) | |
| Рабочее (избыточное) давление теплоносителя на выходе, МПа (кгс/см2) | 1,4(14,0) | |
| Конвективная поверхность нагрева, м2 | 148 | |
| Радиационная поверхность нагрева, м2 | 45,27 | |
| Водяной объём котла, м3 | 15,75 | |
| Расход выды , т/ч | — | |
| Температурный график воды, °С | 70-150 | |
| Расчетный КПД (газ), % | 93 | |
| Расход расчетного топлива (газ/мазут) , кг/ч | 1141/1088 | |
| Габариты транспортабельного блока, LxBxH, мм | 7180х3030х4032 | |
| Габариты компоновки, LxBxH, мм | 8655х5210х6050 | |
| Масса транспортабельного блока котла, кг | 16965 | |
| Масса в объёме заводской поставки, кг | 19835 | |
| Вид поставки | В сборе (транспортабельный блок котла) и россыпью | |
Устройство и принципы работы водогрейного котла ДЕВ-16-14 ГМ-О
Котёл ДЕВ-16-14 ГМ-О имеет горизонтальную компоновку с единым поперченным профилем.
Сетевая вода из обратной магистрали теплоснабжения, подводится к нижнему барабану котла и к экономайзеру. В нижнем барабане сетевая вода поступает к каждой трубе правого бокового экрана через сопла раздающей трубы.
Сетевая вода, поступающая в котёл ДЕВ-16-14 ГМ-О, при истечении из сопел эжектирует котловую воду, обеспечивая повышенный расход воды сниженной температуры через наиболее теплонапряженные экранные трубы, что способствует снижению образования накипи.
Для снижения температуры уходящих газов до минимально возможного предела экономайзер подключается к обратной тепломагистрали выходным трубопроводом до насоса по ходу воды, входным – после насоса. Этот способ подключения экономайзера к теплосети позволяет регулировать расход и температуру воды на входе в него таким образом, чтобы температура воды на входе поддерживалась постоянной во всем диапазоне нагрузок при температуре уходящих газов, близкой к минимальной.

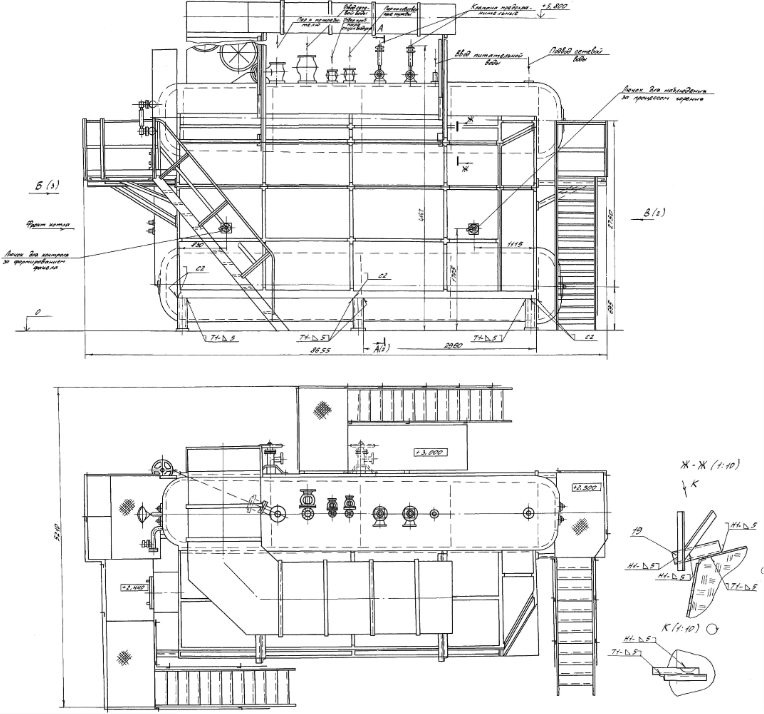

Чертеж
Регулирование температуры воды в подающей магистрали при работе на мазуте производится пропуском обратной сетевой воды по линии перепуска.
На входе в экономайзер предусмотрен подвод горячей воды из котла ДЕВ-16-14 ГМ-О, позволяющий повышать температуру воды, поступающей в экономайзер до уровня, исключающего предотвращение коррозии и загрязнений экономайзера при работе на мазуте.
Котёл ДЕВ-16-14 ГМ-О поставляется одним транспортабельным блоком в обшивке и изоляции с установленной горелкой ГМ (возможна комплектация другими горелками, включая импортные), в комплекте с арматурой в пределах котла, площадками и лестницами. Возможна поставка россыпью.
