ДЕВ-25-14ГМ-О — водогрейный котёл на базе парового котла ДЕ-25-14 ГМ-О. Кроме того, он оснащён устройствами для подвода и отвода сетевой воды. Котёл предназначен для производства горячей воды температурой до 150 °С. При этом давление воды составляет до 1,3 МПа. Конструктивно котёл имеет «Д»-образную экранированную топочную камеру и конвективный пучок. Последний расположен параллельно топочной камере.
Комплектация котла ДЕВ-25-14 ГМ-О
Базовая комплектация
- Блок котла в обшивке и изоляции;
- Горелка ГМП-16;
- Эксплуатационную документацию: паспорт, руководство по монтажу, эксплуатации, чертежи.
Дополнительная комплектация
- Дымосос ДН-12,5-1500;
- Вентилятор ВДН-11,2-1500;
- Экономайзер стальной БВЭС-V-1 или Экономайзер чугунный ЭБ1-808 И(П);
Технические характеристики
| Характеристика | Значение |
| Тип котла | Водогрейный |
| Вид расчетного топлива | Газ, Жидкое топливо |
| Теплопроизводительность, ГКал/ч | 15 |
| Теплопроизводительность, МВт | 17.4 |
| Рабочее (избыточное) давление теплоносителя на выходе, МПа (кгс/см2) | 1,3(13,0) |
| Температурный график воды, °С | 70-150 |
| Расчетный КПД (топливо №1), % | 93 |
| Расчетный КПД (топливо №2), % | 91 |
| Расход расчетного топлива (топливо №1) , кг/ч (м3/ч — для газа и жидкого топлива) | 1762 |
| Расход расчетного топлива (топливо №2), кг/ч (м3/ч — для газа и жидкого топлива) | 1670 |
| Габариты транспортабельного блока, LxBxH, мм | 9390х3136х4032 |
| Габариты компоновки, LxBxH, мм | 10195х5210х6095 |
| Масса котла без топки (транспортабельного блока котла), кг | 23330 |
| Масса котла без топки (в объеме заводской поставки), кг | 27457 |
Устройство и принципы работы водогрейного котла ДЕВ-25-14 ГМ-О
Котёл ДЕВ-25-14 ГМ-О имеет горизонтальную компоновку с единым поперечным профилем.
Прежде всего, сетевая вода поступает из обратной магистрали теплоснабжения. Затем она подводится к нижнему барабану котла и к экономайзеру. Далее в нижнем барабане вода направляется к трубам правого бокового экрана. Подача при этом осуществляется через сопла раздающей трубы.
В результате истечения из сопел сетевая вода инжектирует котловую воду. Благодаря этому обеспечивается повышенный расход воды сниженной температуры через экранные трубы. Следовательно, такой принцип работы способствует снижению образования накипи.
Помимо этого, экономайзер подключается к обратной тепломагистрали. Это необходимо для снижения температуры уходящих газов до минимума. В частности, выходной трубопровод подключается до насоса по ходу воды. Соответственно, входной трубопровод подключается после насоса.
Таким образом, данный способ позволяет регулировать расход и температуру воды. В итоге температура воды поддерживается постоянной во всём диапазоне нагрузок. Одновременно температура уходящих газов остаётся близкой к минимальной.

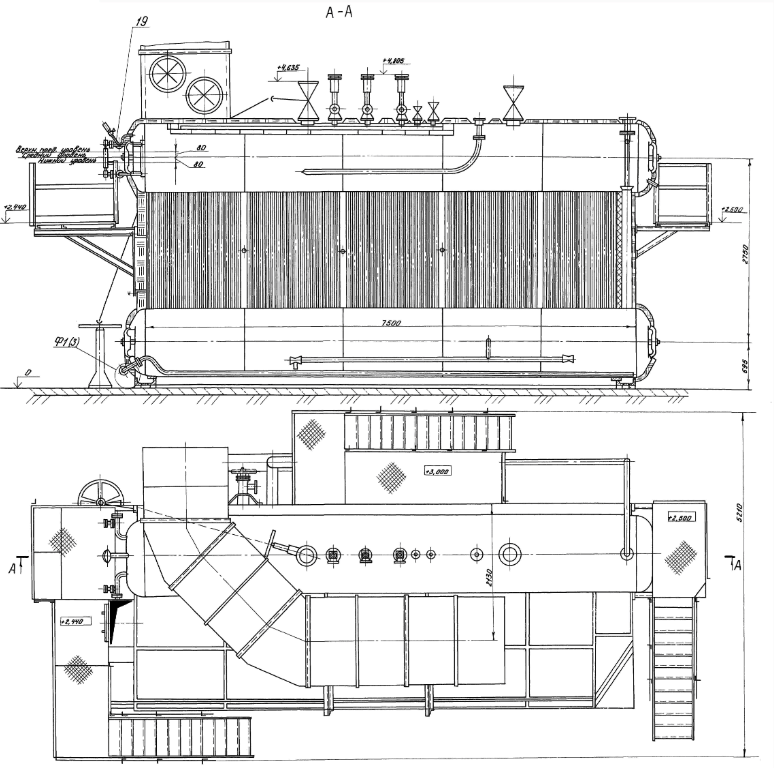

Чертеж
Что касается работы на мазуте, температура воды в подающей магистрали регулируется. Для этого производится пропуск обратной сетевой воды по линии перепуска.
Вместе с тем на входе в экономайзер предусмотрен подвод горячей воды. Это позволяет повышать температуру воды, поступающей в экономайзер. В свою очередь, такая мера предотвращает коррозию и загрязнение экономайзера.
Котёл ДЕВ-25-14 ГМ-О поставляется одним транспортабельным блоком в обшивке и изоляции. При этом горелка ГМП устанавливается в заводских условиях. Также возможна комплектация другими горелками, включая импортные.
