КЕВ-10-14-115 С-О — водогрейный котёл, разработанный на базе парового котла КЕ-10-14С с дополнительными устройствами для подвода и отвода сетевой воды. Предназначен для производства горячей воды с температурой до 115 °С и давлением до 1,3 МПа.
Комплектация котла КЕВ-10-14-115 С-О
Базовая комплектация
- Блок котла в обшивке и изоляции;
- Вентилятор острого дутья;
- Эксплуатационная документация — паспорт, руководство по монтажу и эксплуатации чертежи.
Дополнительная комплектация
- Дымосос ДН-10-1500;
- Вентилятор ВДН-10-1000;
- Экономайзер стальной БВЭС-III-2 или Экономайзер чугунный ЭБ2-236 И(П);
- Циклон ЦБ-49;
- Транспортер скребковый ТС-2-30;
- Топка ТЛЗМ-2-2,7/3,0.
Технические характеристики
| Характеристика | Значение |
| Тип котла | Водогрейный |
| Вид расчетного топлива | Каменный уголь, бурый уголь |
| Теплопроизводительность, МВт(Гкал/ч) | 6,98 (6,0) |
| Рабочее (избыточное) давление теплоносителя на выходе, МПа (кгс/см2) | 1,3(13,0) |
| Конвективная поверхность нагрева, м2 | 207,3 |
| Радиационная поверхность нагрева, м2 | 30,1 |
| Водяной объём котла, м3 | 12,01 |
| Расход воды , т/ч | 133 |
| Температурный график воды, °С | 70-115 |
| Расчетный КПД (каменный уголь), % | 85,2 |
| Расход расчетного топлива (каменный/бурый уголь) , кг/ч | 1170/2250 |
| Габариты транспортабельного блока, LxBxH, мм | 6800х3220х3980 |
| Габариты компоновки, LxBxH, мм | 8710х5235х5280 |
| Масса транспортабельного блока котла, кг | 19909 |
| Масса в объёме заводской поставки, кг | 21187,3 |
| Вид поставки | В сборе или россыпью |
Устройство и принципы работы водогрейного котла КЕВ-10-14-115 С-О
Основные элементы котла КЕВ-10-14-115 С-О:
- верхний и нижний барабан;
- экранированная топочная камера и конвективный пучок;
- вентилятор острого дутья.
Верхний барабан котла разделяется на два отсека глухой перегородкой, установленной на границе топочных экранов и конвективного пучка.
Сетевая вода из обратной линии теплосети, сначала поступает в коллектор, который расположен в конвективном отсеке верхнего барабана. Сопла, расположенные вдоль коллектора, обеспечивают питание котла водой.
Затем вода из циркуляционного контура конвективного пучка по перепускным трубам из нижнего барабана поступает в коллекторы топочных экранов. При данной гидравлической схеме во всех экранных трубах обеспечено подъёмное движение воды. Из верхнего барабана (отсека топочных экранов) горячая вода через выходной патрубок направляется в теплосеть.
Лазы для внутреннего осмотра котла размещены на задних днищах верхних и нижних барабанов, а также на переднем днище верхнего барабана.
КЕВ-10-14-115 С-О снабжается топочным устройством типа ТЛЗМ с пневмомеханическими забрасывателями .
Котёл снабжён устройством возврата уноса, возвращающего в топку для дожигания, оседающий в газоходе, унос. В топочных камерах струи острого дутья образуют газовые вихри в вертикальной плоскости, способствующие сепарации и многократной циркуляции уноса, что ведет к уменьшению химического недожога и улучшению выгорания мелочи во взвешенном состоянии.

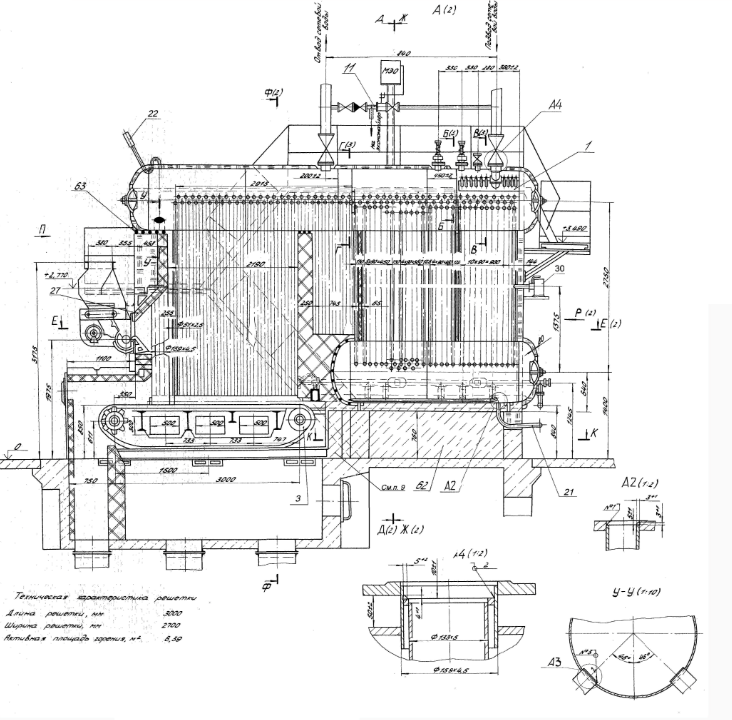

Чертеж
Котёл КЕВ-10-14-115 С-О комплектуется необходимым количеством арматуры и контрольно-измерительными приборами.
Основные площадки, необходимые для обслуживания арматуры котла:
– боковые площадки – для обслуживания водоуказательных приборов, предохранительных клапанов, запорной арматуры на верхнем барабане;
– площадки на задней стенке – для обслуживания продувочной линии, доступ в верхний барабан при ремонте котла.
Поставка котла блоком позволяет сократить временные рамки, а также снизить объёмы монтажных и строительных работ.
Плотные экраны значительно снижают расход материалов на обмуровку.
Стальная обшивка уменьшает поступление холодного воздуха и увеличивает КПД котла.
Конструкция универсальна и можно при необходимости перевести котёл на другой вид топлива с минимальными затратами.
