КЕВ-4-14-115 С-О — водогрейный котёл, изготовленный на базе парового котла КЕ-4-14С с дополнительными устройствами для подвода и отвода сетевой воды. Предназначен для производства горячей воды с температурой до 115 °С и давлением до 1,3 МПа.
Комплектация котла КЕВ-4-14-115 С-О
Базовая комплектация
- Блок котла в обшивке и изоляции;
- Вентилятор возврата уноса ВВУ-4,3-3000;
- Эксплуатационная документация — паспорт, руководство по монтажу и эксплуатации чертежи.
Дополнительная комплектация
- Дымосос ДН-9-1500;
- Вентилятор ВДН-9-1000;
- Экономайзер стальной БВЭС-II-2 или Экономайзер чугунный ЭБ2-142 И(П);
- Циклон ЦБ-25;
- Транспортер скребковый ТС-2-30;
- Топка ПТЛ-РПК-2-1,8/1,525 или Топка ТЛЗМ-2-1,87/2,4.
Технические характеристики
| Характеристика | Значение |
| Тип котла | Водогрейный |
| Вид расчетного топлива | Каменный уголь, бурый уголь |
| Теплопроизводительность, МВт (Гкал/ч) | 2,8 (2,4) |
| Рабочее (избыточное) давление теплоносителя на выходе, МПа (кгс/см2) | 1,3(13,0) |
| Конвективная поверхность нагрева, м2 | 94,03 |
| Радиационная поверхность нагрева, м2 | 20,73 |
| Водяной объём котла, м3 | 6,47 |
| Расход воды , т/ч | 53 |
| Температурный график воды, °С | 70-115 |
| Расчетный КПД (каменный уголь), % | 82,3 |
| Расход расчетного топлива (каменный/бурый уголь) , кг/ч | 292,5/890 |
| Габариты транспортабельного блока, LxBxH, мм | 4710х2760х3980 |
| Габариты компоновки, LxBxH, мм | 6100х3900х5030 |
| Масса транспортабельного блока котла, кг | 14015 |
| Масса в объёме заводской поставки, кг | 18765 |
| Вид поставки | В сборе или россыпью |
Устройство и принципы работы водогрейного котла КЕВ-4-14-115 С-О
Основные элементы котла КЕВ-4-14-115 С-О:
- верхний и нижний барабан;
- экранированная топочная камера и конвективный пучок;
- вентилятор ВВУ-4,3-3000.
Верхний барабан котла разделяется на два отсека глухой перегородкой, установленной на границе топочных экранов и конвективного пучка.
Сетевая вода из обратной линии теплосети, сначала поступает в коллектор, который расположен в конвективном отсеке верхнего барабана. Сопла, расположенные вдоль коллектора, обеспечивают питание котла водой.
Затем вода из циркуляционного контура конвективного пучка по перепускным трубам из нижнего барабана поступает в коллекторы топочных экранов. При данной гидравлической схеме во всех экранных трубах обеспечено подъёмное движение воды. Из верхнего барабана (отсека топочных экранов) горячая вода через выходной патрубок направляется в теплосеть.
Лазы для внутреннего осмотра котла размещены на задних днищах верхних и нижних барабанов, а также на переднем днище верхнего барабана.
КЕВ-4-14-115 С-О снабжается топочным устройством типа ПТЛ-РПК с пневмомеханическими забрасывателями и решёткой с поворотными колосниками или с топками ТЛЗМ.
Котёл снабжён устройством возврата уноса, возвращающего в топку для дожигания, оседающий в газоходе, унос. В топочных камерах струи острого дутья образуют газовые вихри в вертикальной плоскости, способствующие сепарации и многократной циркуляции уноса, что ведет к уменьшению химического недожога и улучшению выгорания мелочи во взвешенном состоянии.

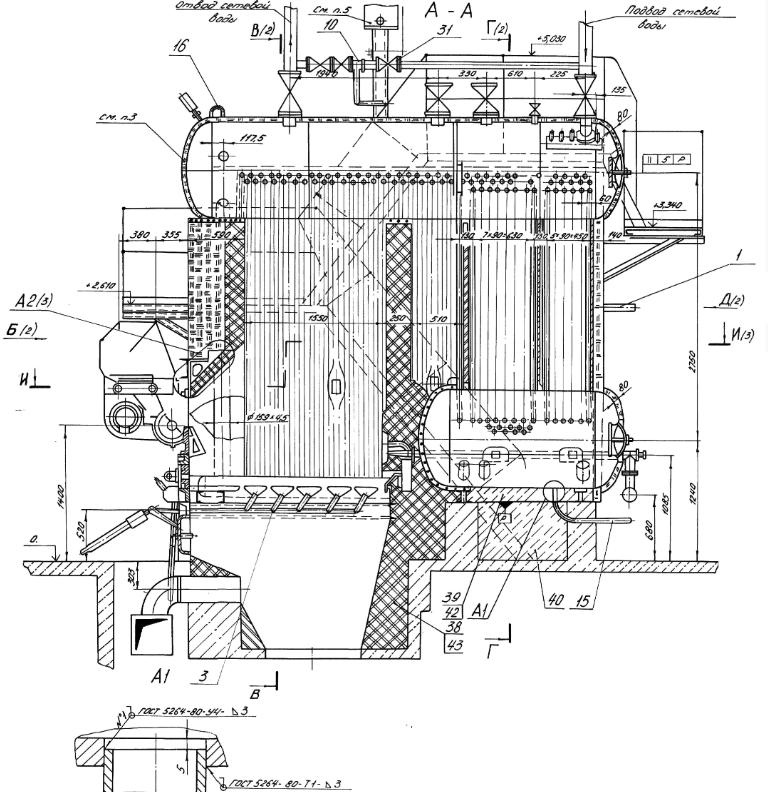

Чертеж
Котёл КЕВ-4-14-115 С-О комплектуется необходимым количеством арматуры и контрольно-измерительными приборами.
Основные площадки, необходимые для обслуживания арматуры котла:
– боковые площадки – для обслуживания водоуказательных приборов, предохранительных клапанов, запорной арматуры на верхнем барабане;
– площадки на задней стенке – для обслуживания продувочной линии, доступ в верхний барабан при ремонте котла.
Поставка котла блоком позволяет сократить временные рамки, а также снизить объёмы монтажных и строительных работ.
Плотные экраны значительно снижают расход материалов на обмуровку.
Стальная обшивка уменьшает поступление холодного воздуха и увеличивает КПД котла.
Конструкция универсальна и можно при необходимости перевести котёл на другой вид топлива с минимальными затратами.
